Współczesne samochody to komputery na kołach. Systemy takie jak asystent pasa ruchu, aktywny tempomat czy automatyczne hamowanie awaryjne (wchodzące w skład pakietu ADAS) działają jak druga para oczu kierowcy. Zabezpieczają nas przed błędem, nieuwagą czy nagłą sytuacją na drodze, reagując w ułamku sekundy.

Aby jednak te systemy mogły działać poprawnie, ich „narządy wzroku” – czyli kamery, radary i lasery – muszą widzieć otoczenie z milimetrową dokładnością. Wystarczy minimalne przesunięcie czujnika, by komputer pokładowy błędnie ocenił odległość od przeszkody lub niewłaściwie zinterpretował linię na jezdni.

Wielu kierowców żyje w przekonaniu, że kalibracja kamer samochodowych to procedura opcjonalna albo potrzebna wyłącznie po poważnym wypadku. To mit. Producenci aut jasno określają sytuacje, w których ponowne ustawienie systemów ADAS jest technologicznie wymagane. Oto 5 najważniejszych z nich.

1. Wymiana szyby czołowej

To zdecydowanie najczęstsza sytuacja, w której kalibracja jest bezwzględnym obowiązkiem. Większość nowoczesnych samochodów ma główną kamerę systemów asystujących (odpowiedzialną np. za czytanie znaków czy utrzymanie pasa) zamontowaną na przedniej szybie, w okolicach lusterka wstecznego.

Podczas demontażu uszkodzonej szyby kamera jest odpinana, a po wklejeniu nowego szkła – montowana ponownie w specjalnym uchwycie. Nawet przy zachowaniu najwyższej precyzji, nowa szyba może mieć minimalnie inną grubość, strukturę lub minimalnie inny kąt wklejenia. Odchylenie kamery o zaledwie 1 stopień sprawia, że na drodze system „przestrzeli” rzeczywisty pas ruchu o kilkanaście metrów. Jazda bez kalibracji po wymianie szyby to po prostu ryzyko.

2. Geometria kół i naprawy zawieszenia

To punkt, o którym zapomina większość kierowców, a nawet część mechaników. Co ma wspólnego ustawienie zbieżności kół z kamerą na przedniej szybie? Bardzo wiele.

Systemy ADAS określają tor jazdy samochodu na podstawie tzw. osi symetrii pojazdu (kąta znieszenia). Jeśli w samochodzie wymieniano amortyzatory, wahacze, drążki kierownicze lub po prostu robiono okresową geometrię kół, fizyczne położenie nadwozia względem drogi ulega zmianie. Samochód zaczyna poruszać się pod minimalnie innym kątem niż przed naprawą. Jeśli nie zsynchronizujesz kamer z nowymi ustawieniami podwozia, systemy bezpieczeństwa zaczną działać chaotycznie.

3. Stłuczki, kolizje i naprawy blacharskie

Kamery na szybie to nie wszystko. Systemy ADAS opierają się również na radarach dalekiego zasięgu, które producenci najczęściej ukrywają w przednim zderzaku, za grillem lub pod logo marki.

Nawet drobna szkoda parkingowa, która skończyła się jedynie pęknięciem plastiku, może przestawić delikatny radar. Co więcej, sam demontaż przedniego zderzaka (np. w celu jego polakierowania lub wymiany chłodnicy) narusza fabryczne punkty mocowania sensorów. Po złożeniu auta przód musi zostać podpięty pod komputer diagnostyczny, a radary skalibrowane na nowo.

4. Zmiana wysokości zawieszenia (Tuning)

Montaż sportowych, obniżanych sprężyn, podniesienie nadwozia w autach terenowych (tzw. lift zawieszenia), a nawet przejście na koła o skrajnie innym profilu opon niż fabryczne. Każda taka modyfikacja drastycznie zmienia wysokość, na jakiej znajdują się radary w zderzaku i kamera za szybą. System ADAS, zaprogramowany pod seryjne parametry auta, zaczyna błędnie obliczać odległość od poprzedzających pojazdów, ponieważ „patrzy” na drogę z innej perspektywy.

5. Komunikaty o błędach na desce rozdzielczej

Czasami samochód sam upomni się o pomoc. Jeśli na desce rozdzielczej regularnie pojawia się żółta lub czerwona kontrolka informująca o niedostępności asystenta pasa ruchu (LKA/LDW), systemu Front Assist czy aktywnego tempomatu, oznacza to, że komputer wykrył niespójność danych z czujników. Często dzieje się tak po mocniejszym uderzeniu w dziurę w jezdni lub w wyniku chwilowego spadku napięcia w instalacji elektrycznej.

Po czym poznać, że systemy ADAS działają niepoprawnie?

Jeśli po odebraniu auta od mechanika zauważysz, że:

• Aktywny tempomat reaguje zbyt gwałtownie lub za późno widzi auto przed Tobą,
• Asystent pasa ruchu zbyt agresywnie szarpie kierownicą lub „gubi” linie na prostej drodze,
• Systemy bezpieczeństwa bez powodu wyłączają się podczas deszczu lub mgły,

…to jasny sygnał, że elektronika wymaga natychmiastowej weryfikacji i kalibracji.

Kalibracja statyczna czy dynamiczna?

W zależności od marki i modelu samochodu, producenci wymagają jednego z dwóch typów kalibracji (lub ich połączenia):

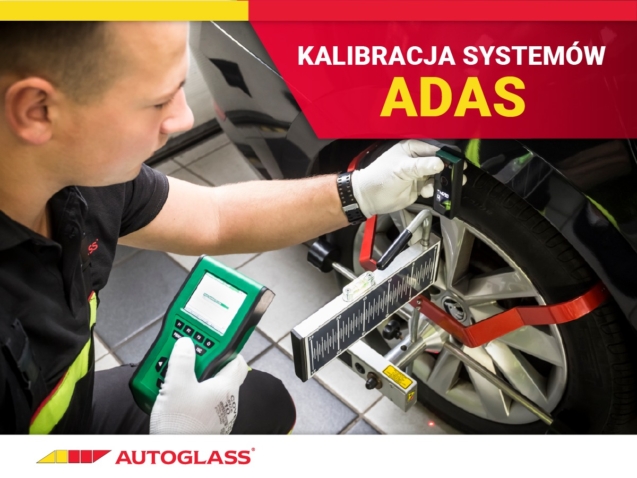

• Kalibracja statyczna – odbywa się w warunkach warsztatowych. Samochód ustawia się przed specjalnymi tablicami celowniczymi (innymi dla każdej marki), a laserowe pozycjonery dbają o idealny kąt ustawienia urządzeń diagnostycznych.
• Kalibracja dynamiczna – wymaga wyjechania autem na drogę. Serwisant podłącza komputer diagnostyczny i wykonuje procedurę testową podczas jazdy w określonych warunkach (np. przy stałej prędkości, na dobrze oznakowanej drodze).

Do przeprowadzenia obu tych procedur potrzebny jest zaawansowany, certyfikowany sprzęt i aktualne bazy danych OEM – dlatego nie da się tego zrobić poprawnie w przypadkowym warsztacie.

Gdzie bezpiecznie przeprowadzić procedurę?

Precyzyjna kalibracja to gwarancja, że w krytycznym momencie systemy bezpieczeństwa zareagują prawidłowo i uratują Cię przed kolizją. W Autoglass® dysponujemy profesjonalnymi stanowiskami diagnostycznymi dla pojazdów większości marek.

Co ważne, po każdej wykonanej usłudze nie tylko oddajemy sprawne auto, ale wręczamy właścicielowi oficjalny certyfikat oraz wydruk parametrów z systemu, który potwierdza, że asystenci działają z fabryczną dokładnością.

Planujesz naprawę, geometrię kół lub jesteś po wymianie szyby? Sprawdź szczegóły, lokalizacje naszych punktów oraz zobacz, jak wygląda profesjonalna kalibracja systemów ADAS. Skonsultuj się z naszymi specjalistami i zadbaj o pełne bezpieczeństwo swoje i swoich pasażerów.
